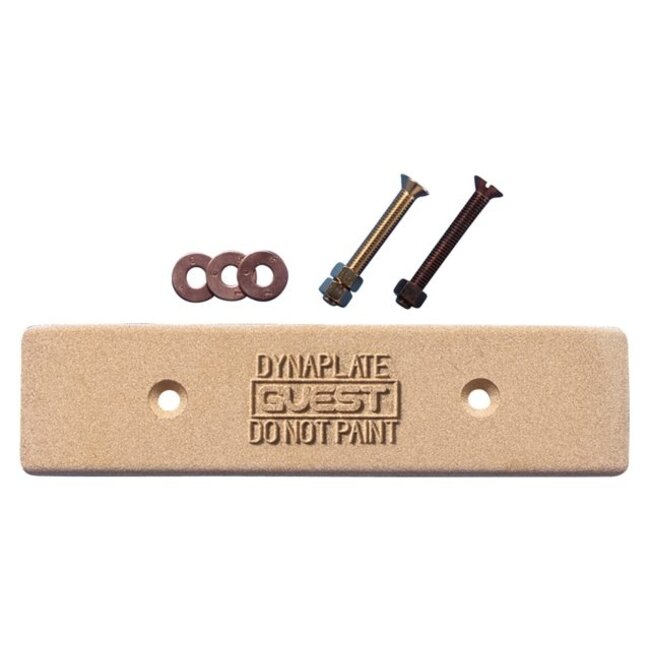

Giant Dynaplate 12x3x1/2”

De Giant Dynaplate is een aardplaat van gesinterd brons die aan de buitenzijde van het onderwaterschip wordt gemonteerd. De plaat vormt het elektrische contactvlak tussen het aardsysteem van de boot en het omringende water. Hij wordt vooral toegepast als aarding voor SSB-marifoons en andere zendapparatuur, als onderdeel van een bliksembeveiligingsinstallatie en voor het bonden (onderling verbinden) van metalen delen in de romp, zonder dat daarvoor grote koperen platen of lange kabeltracés nodig zijn.

Waarom gesinterd brons?

Het gesinterde, poreuze bronsmateriaal bestaat uit samengeperste bronsbolletjes. Daardoor is het werkelijke contactoppervlak met het water vele malen groter dan de buitenafmetingen van de plaat doen vermoeden. Dit levert een lage overgangsweerstand op, wat de prestaties van elektronica ten goede komt en radiostoring (RF-interferentie) vermindert. Het materiaal is bestand tegen elektrolytische en galvanische corrosie en is weinig gevoelig voor aangroei. De Giant is de grootste maat in de Dynaplate-serie en daarmee bedoeld voor toepassingen waar een ruim aardoppervlak gewenst is, zoals bliksemafleiding en zendinstallaties op grotere jachten; voor eenvoudige bonding op kleinere boten volstaat vaak een kleinere plaat.

Specificaties

ABYC staat voor American Boat and Yacht Council, een Amerikaanse organisatie die veiligheidsnormen voor botenbouw en elektrische installaties aan boord opstelt.

Montage- en onderhoudstips

• Monteer de plaat volledig onder de waterlijn op een plek die ook bij helling onder water blijft.
• Houd de aardverbinding naar binnen zo kort en dik mogelijk; voor bliksembeveiliging geldt: hoe rechter en korter de kabel, hoe beter.
• Kit de doorvoerbouten zorgvuldig af tegen lekkage, maar isoleer het contactvlak van de plaat zelf niet met kit.
• Schilder of antifoul de plaat nooit: dat sluit de poriën af en heft de werking grotendeels op.
• Reinig het oppervlak bij aangroei of vervuiling eenvoudig met een staalborstel.
